เจาะลึกโครงสร้าง: กำแพงกันดินเสริมสเตย์ (Stay Beam) คืออะไร? พร้อมวิธีประเมินราคาและขั้นตอนการสร้างจริง
อัปเดตผลงานหน้างาน ซอยไทรม้า | หมวดหมู่: ความรู้งานฐานราก, เขื่อนกันดิน
คำถามที่คนทำบ้านริมน้ำหรือที่ดินถมสูงสงสัยมากที่สุด:
- "ทำกำแพงกันดินเสริมสเตย์ ราคาเมตรละเท่าไหร่?"
- "กำแพงกันดินแบบมีสเตย์ แตกต่างจากกำแพงกันดินทั่วไปอย่างไร?"
- "ขั้นตอนการก่อสร้างที่ถูกต้องและได้มาตรฐาน มีวิธีอย่างไร?"
วันนี้ทีมงาน ธีรพงษ์เซอร์วิส (Theeraphong Service) ได้ดำเนินการส่งมอบงานก่อสร้าง กำแพงกันดินแบบเสริมสเตย์ (Retaining Wall with Stay Beam) ณ หน้างานซอยไทรม้า เสร็จสิ้นอย่างสมบูรณ์ เราจึงขอใช้โอกาสนี้นำเสนอและเจาะลึกถึงเบื้องหลังการทำงาน เผยทุกขั้นตอนการก่อสร้างที่ได้มาตรฐาน เพื่อเป็นวิทยาทานและข้อมูลประกอบการตัดสินใจสำหรับท่านที่กำลังวางแผนทำเขื่อนหรือกำแพงกันดินครับ

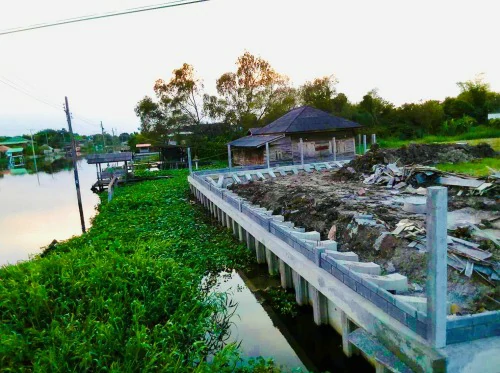

ภาพมุมสูง: โครงสร้างกำแพงกันดินริมคลองที่สร้างเสร็จสมบูรณ์ แข็งแกร่งด้วยระบบคานดึงรั้ง (สเตย์)
1. ทำไมราคากำแพงกันดินถึงแตกต่างกัน? (ปัจจัยที่ใช้ประเมินราคา)
หลายท่านมักจะสอบถามราคาประเมินเบื้องต้น แต่ในความเป็นจริง การตีราคางานกำแพงกันดินไม่สามารถระบุตายตัวเป็น "ราคาต่อเมตร" ได้ในทันที ผู้รับเหมามืออาชีพจะต้องลงพื้นที่ประเมินหน้างานอย่างละเอียด โดยพิจารณาจาก 3 อุปสรรคหลัก ซึ่งในโปรเจกต์ซอยไทรม้าแห่งนี้ เราต้องเผชิญและก้าวผ่านความท้าทายเหล่านี้มาได้สำเร็จครับ:
อุปสรรคที่ 1: แนวหินแข็งใต้น้ำ (Underwater Rocks)
การทำงานริมน้ำมักเจอเศษวัสดุหรือหินที่ถูกทิ้งไว้ในอดีต หินเหล่านี้คืออุปสรรคชิ้นใหญ่ในการกดเสาเข็มไมโครไพล์ (Micropile) หากฝืนกดลงไป เข็มอาจแตกหักหรือหนีศูนย์ได้
การแก้ปัญหา: ทีมงานต้องใช้รถแบคโฮ (แมคโคร) ติดตั้งหัวขุด ลงไปทำการเคลียร์เศษหินและงมวัสดุใต้น้ำออก "ทุกจุด" ที่เป็นตำแหน่งลงเสาเข็ม ซึ่งขั้นตอนนี้ต้องใช้ความระมัดระวังสูงและทำให้งบประมาณหรือระยะเวลาดำเนินการเพิ่มขึ้นจากงานบนดินปกติ

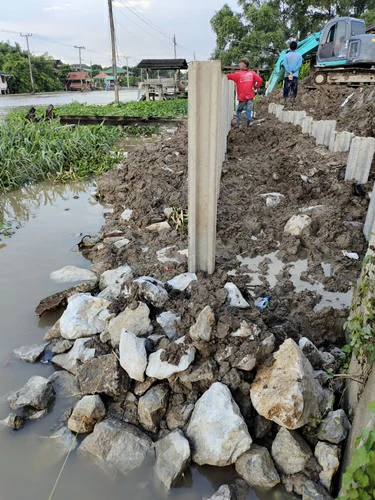

เศษหินและอุปสรรคใต้น้ำที่ต้องเคลียร์ก่อนกดเข็ม

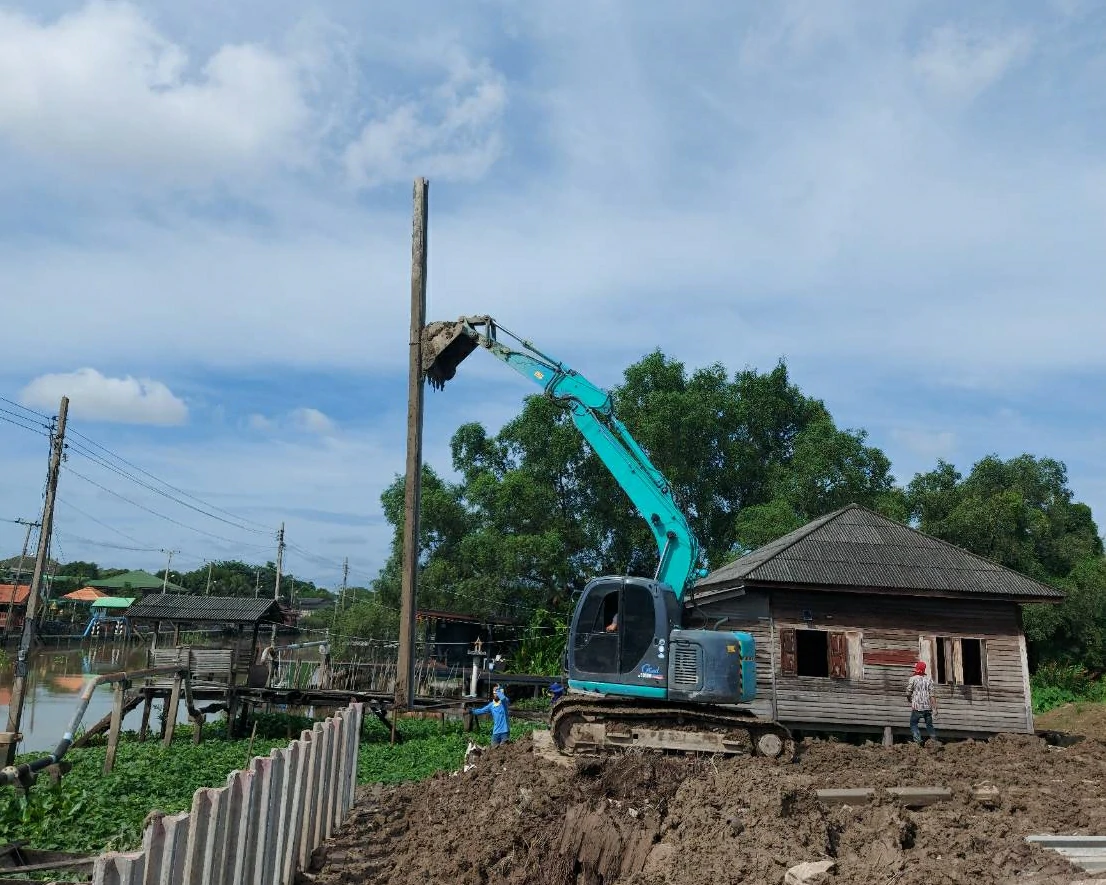

การใช้แผ่นเหล็กปูทางเดินรถเครื่องจักรหนักบนดินอ่อน
อุปสรรคที่ 2: สภาพดินถมใหม่ที่ยังไม่เซ็ตตัว (Uncompacted Soil)
พื้นที่หน้างานมีลักษณะเป็นดินที่เพิ่งถูกถมเข้ามาใหม่ และยังไม่ผ่านการบดอัด (Compaction) ทำให้ดินมีความร่วนซุยและรับน้ำหนักไม่ได้ รถเครื่องจักรหนักอย่างแบคโฮไม่สามารถขับเข้าไปทำงานได้โดยตรง เพราะเสี่ยงต่อการจมและเกิดอุบัติเหตุ
การแก้ปัญหา: เราต้องบริหารจัดการหน้างานโดยการเช่า "แผ่นเหล็กปูทาง (Steel Plates)" มาปูเป็นเส้นทางเดินรถ เพื่อกระจายน้ำหนักของเครื่องจักรให้ปลอดภัยที่สุด (สำหรับท่านที่สนใจรายละเอียดและราคาเกี่ยวกับการถมดิน สามารถอ่านเพิ่มเติมได้ ที่นี่ ครับ)
อุปสรรคที่ 3: สภาพอากาศ (Weather Conditions)
ปัจจัยที่ไม่สามารถควบคุมได้อย่างพายุ ลม ฝน หรือระดับน้ำหลาก ล้วนส่งผลกระทบให้หน้างานต้องหยุดชะงัก ผู้รับเหมาจึงต้องมีความเชี่ยวชาญในการเผื่อเวลาและวางแผนสำรอง (Risk Management) ไว้ในใบเสนอราคาเสมอ
2. เจาะลึกขั้นตอน: วิธีสร้างกำแพงกันดินเสริมสเตย์ที่ได้มาตรฐาน

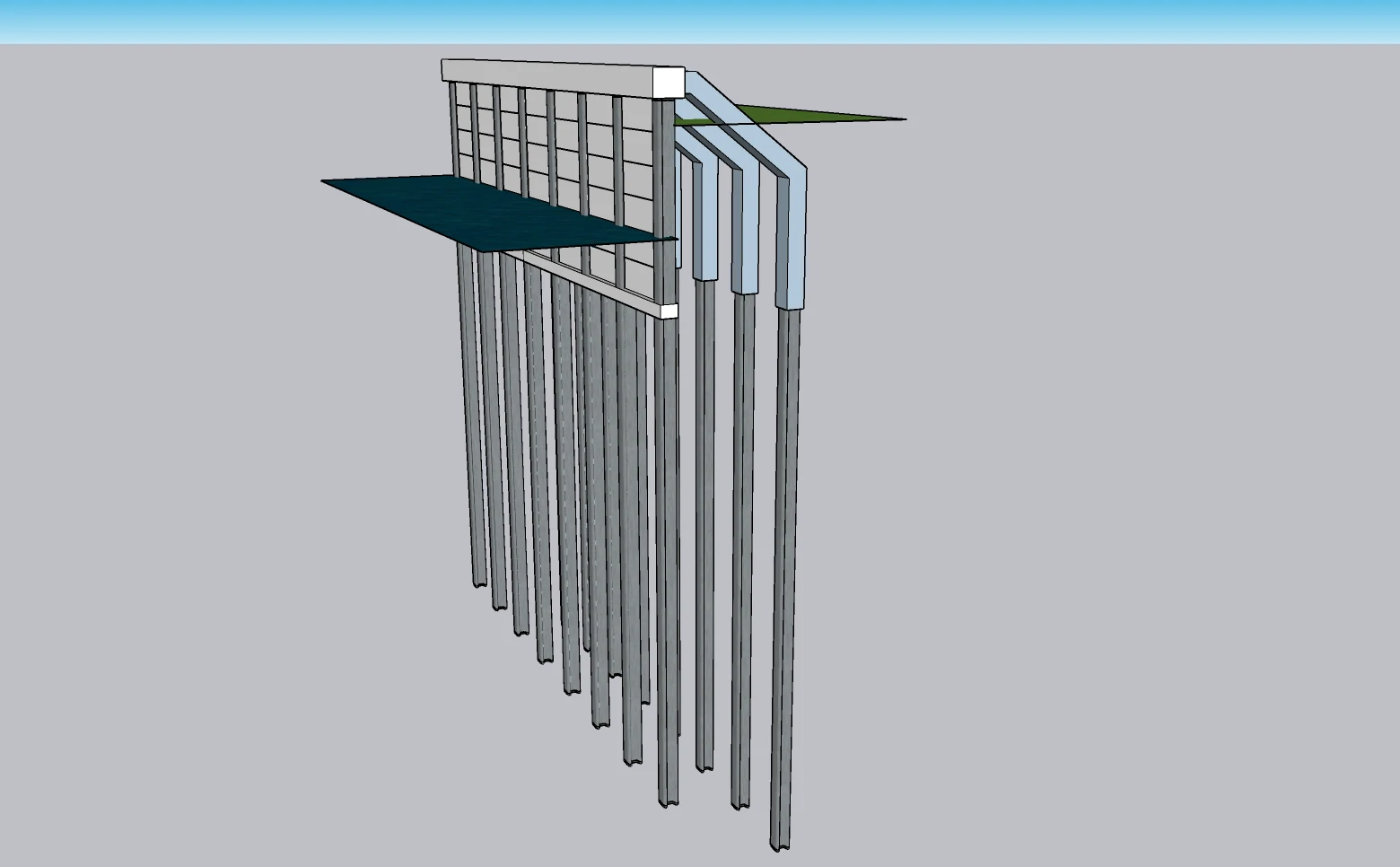

แบบแปลน (Blueprint) แสดงโครงสร้างการเชื่อมต่อระหว่างเสาเข็มหลักและเสาเข็มสเตย์
โครงสร้างกำแพงกันดินที่ดี ไม่ใช่แค่การปักเสาลงไปแล้วจบ แต่คือการทำงานประสานกันของรากฐานหลายระบบ ดังนี้ครับ:
-
ขั้นตอนที่ 1: การกดเสาเข็มหลัก (Main Pile) รับแนวกำแพง
เริ่มจากการกดเสาเข็มหลักเพื่อกำหนดแนวกำแพง และเตรียมร่องสำหรับใส่แผ่นเสียบกันดิน เสาเข็มกลุ่มนี้จะทำหน้าที่รับน้ำหนักตัวกำแพงและต้านทานแรงดันดินด้านข้าง (Lateral Earth Pressure) ในระดับแรก
สเปกวัสดุ: โปรเจกต์นี้เราเลือกใช้ เสาเข็มไมโครไพล์ (Micropile) รูปตัวไอ (I-Shape) ขนาด 18 เซนติเมตร ความยาว 10 เมตร โดยกดฝังลึกลงไปในดินประมาณ 8-9 เมตร เพื่อให้ปลายเข็มทะลุชั้นดินอ่อนไปยึดเกาะกับชั้นดินเหนียวแข็ง
-

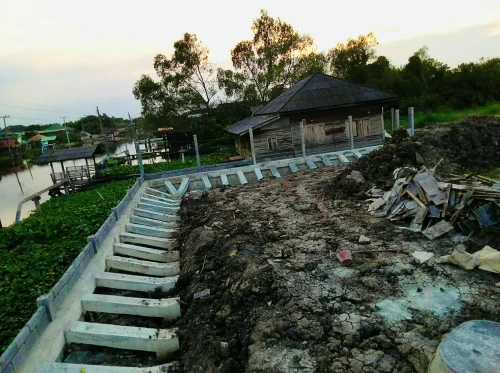

ขั้นตอนที่ 2: การกดเสาเข็มสเตย์ (Stay Pile) หัวใจของความมั่นคง
นี่คือจุดชี้เป็นชี้ตายของกำแพง! "สเตย์" คือระบบดึงรั้ง หากกำแพงกันดินริมคลองหรือที่ดินถมสูงไม่มีสเตย์ โอกาสที่กำแพงจะแบะล้มลงน้ำมีสูงถึง 90%
เราดำเนินการกดเสาเข็มสเตย์ (Micropile I-18 ยาว 10 เมตร กดลึก 9 เมตรเช่นกัน) โดยถอยร่นระยะเข้ามาบนฝั่ง ห่างจากแนวเสาเข็มหลักประมาณ 1.50 เมตร ทำหน้าที่เสมือน "สมอเรือ" ที่คอยดึงรั้งกำแพงหน้าไม่ให้ล้ม
-
ขั้นตอนที่ 3-4: งานประกอบแผ่นเสียบและเทคานเชื่อม (Monolithic Casting)
เมื่อฐานรากมั่นคงแล้ว เราจะดำเนินการ เสียบแผ่นพื้นคอนกรีต ลงไปตามร่องของเสาเข็มไอหลักเพื่อปิดกั้นดิน
จากนั้นจึงเข้าสู่ขั้นตอนสำคัญ คือการ ผูกเหล็กและเทคอนกรีตคานทับหลัง (คานบน) พร้อมกับคานสเตย์ให้ประสานเข้าด้วยกันแบบไร้รอยต่อ (Monolithic) ทำให้เสาเข็มหน้า เข็มสเตย์ และแผ่นเสียบ กลายเป็นโครงสร้างเดียวกันที่แข็งแกร่งดุจหินผา
3. ต่อยอดฟังก์ชัน: การสร้างกำแพงรั้วบนคานเขื่อนกันดิน
นอกจากโครงสร้างใต้ดินที่แข็งแรงแล้ว คุณบ๊อบบี้ (ลูกค้าคนสำคัญของเราในโปรเจกต์นี้) ยังได้มอบความไว้วางใจให้ทีมงานธีรพงษ์เซอร์วิส ดำเนินการออกแบบและก่อสร้าง "รั้วด้านบนสันกำแพงกันดิน" ต่อเนื่องไปเลย เพื่อให้ตอบโจทย์การใช้งานจริงในแต่ละโซนของบ้าน โดยแบ่งออกเป็น 3 รูปแบบหลักๆ คือ:

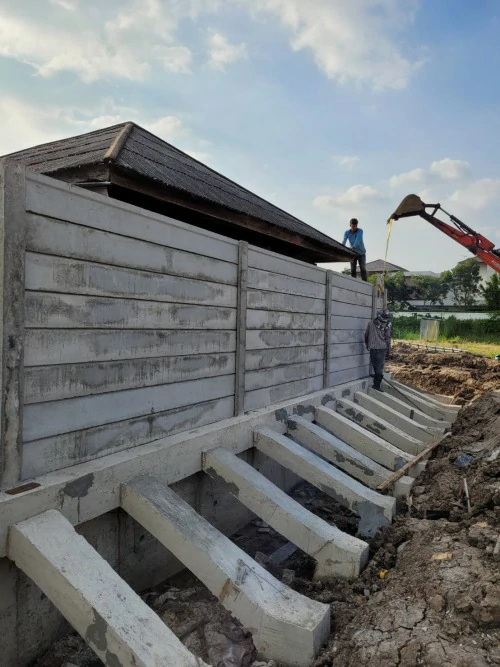

รั้วกำแพงแบบทึบ ก่ออิฐฉาบปูนบนสันกำแพงกันดิน
- รั้วกำแพงแบบทึบ (Solid Fence): ก่ออิฐฉาบปูนปิดทึบ เหมาะสำหรับโซนที่ต้องการเพิ่มความเป็นส่วนตัวสูงสุด บังสายตาจากภายนอก และกันฝุ่นลม
- รั้วกำแพงเหล็ก (Steel Fence): ผสมผสานโครงเหล็กซี่โปร่ง ช่วยให้อากาศถ่ายเทได้ดี ลมพัดผ่านได้สบาย และเพิ่มความสวยงามโมเดิร์นให้กับตัวบ้าน
- รั้วกำแพงแบบเตี้ย (Low Wall): ออกแบบมาเพื่อโซนที่ติดริมแม่น้ำหรือริมคลองโดยเฉพาะ เพื่อให้เจ้าของบ้านสามารถนั่งพักผ่อนและชมทัศนียภาพริมน้ำได้โดยไม่ถูกบดบังสายตา
คำถามที่พบบ่อย (FAQ) เกี่ยวกับกำแพงกันดินสเตย์
Q: ไม่ทำสเตย์ได้ไหม? เพื่อประหยัดงบประมาณ
A: ไม่แนะนำอย่างยิ่งครับ โดยเฉพาะพื้นที่ติดคลอง หรือพื้นที่ที่มีการถมดินสูงกว่าเพื่อนบ้านเกิน 1 เมตร หากไม่มีคานสเตย์ช่วยดึงรั้งไว้ แรงดันจากน้ำหนักดินและน้ำฝนจะดันให้กำแพงหลักหักหรือโค่นล้มในที่สุด เสียน้อยเสียยาก เสียมากเสียง่ายครับ
Q: การทำกำแพงกันดิน ใช้เวลาดำเนินการนานแค่ไหน?
A: ขึ้นอยู่กับความยาวของหน้างานและอุปสรรคใต้ดินครับ แต่โดยทั่วไปสำหรับหน้างานความยาว 20-30 เมตร หากไม่มีอุปสรรคหินใต้น้ำ จะใช้เวลาดำเนินการตั้งแต่เริ่มกดเข็มจนถึงเทคานแล้วเสร็จ ประมาณ 15-20 วันทำการครับ
